高堰式螺旋分級機設備主要用于金屬選礦的生產流程中，根據礦物顆粒的沉降速度不同，將礦石進行粒度分級。螺旋分級機按溢流堰高度可分為高堰式單螺旋和雙螺旋、沉沒式單螺旋和
高堰式螺旋分級機用于金，銀，鉛，鋅，銅，鉬，鐵，鉛，錳，鎢，水泥，陶瓷，重晶石，鋁土礦，石灰石，石膏，碳酸鈣，煤，石墨，長石，鉀長石，磷礦，螢石，粘土以及其他黑色與有色金屬材料。
高堰式螺旋分級機廣泛應用于選礦廠中與（棒磨機）球磨機配成閉路循環流程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。
1、高堰式螺旋分級機設備中心軸的入水頭、軸頭、采用聚氨酯耐磨套，操作可靠，洗選效果好。
2、分級粒度細，反砂率高，可以滿足客戶的不同需求，負壓生產，無粉塵污染，高效環保。
3、高堰式螺旋分級機設備底座采用槽鋼，螺旋分級機集體采用鋼板焊接而成，質量好耐磨性高。
4、高堰式螺旋分級機設備采用瓦片內襯，維修率非常低，易損件的耐用性更高。

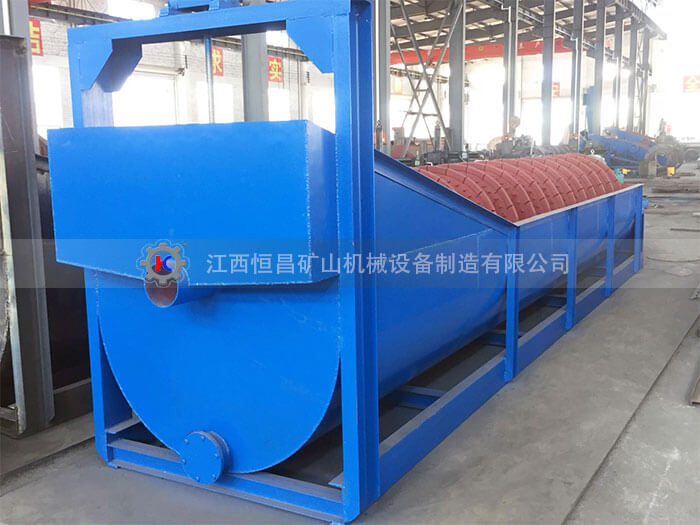

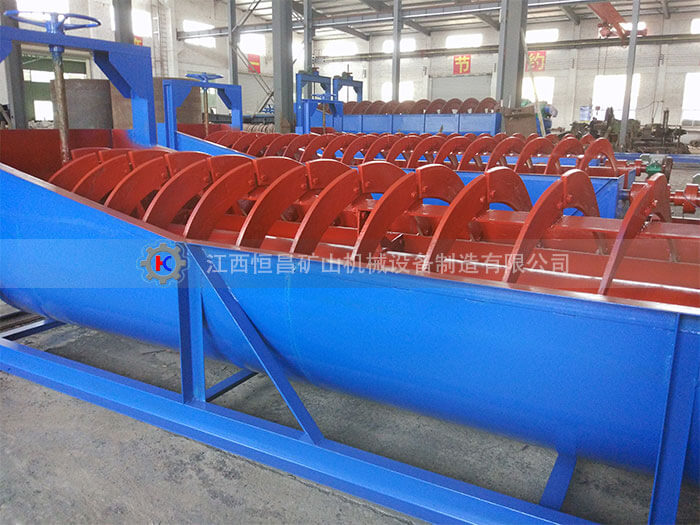

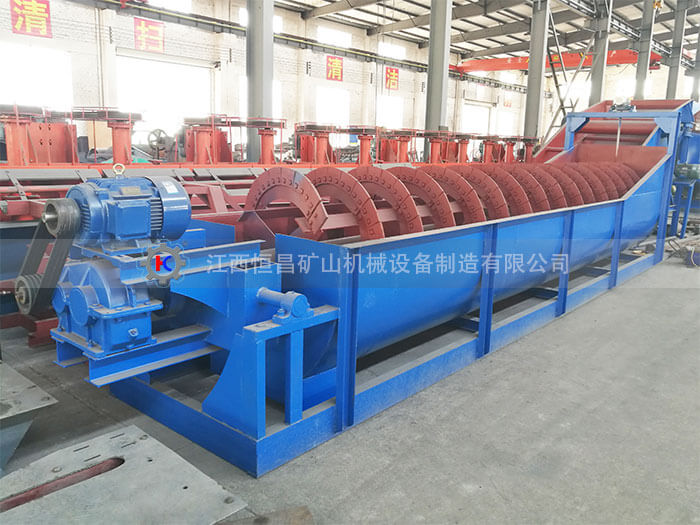

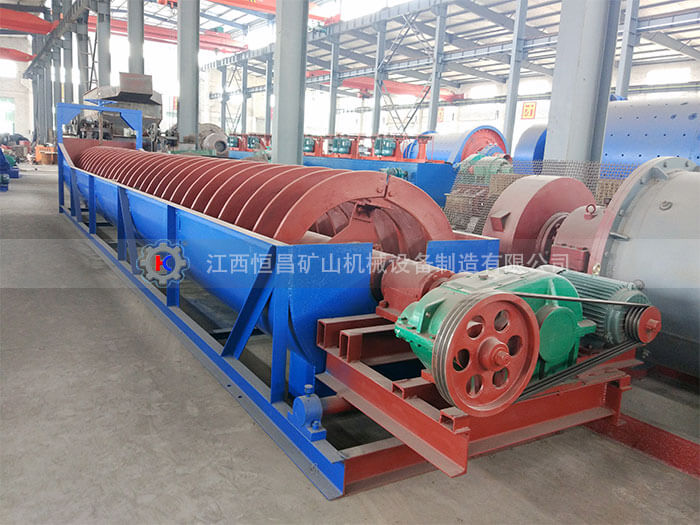

高堰式螺旋分級機設備主要由傳動裝置、螺旋體及水槽、升降裝置、下部支座和出料口等組成。
高堰式螺旋分級機設備采用將磨細后的礦漿從位于沉降區中部的進料口給入水槽，傾斜安裝的水槽下面是礦漿分級沉降區，螺旋低速轉動，對礦漿起攪拌作用，使細顆粒懸浮到上面，流到溢流堰處溢出。粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出。溢流堰的位置高于螺旋軸下端的軸承中心，低于溢流端螺旋上緣。
沉沒式螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流口排出。
|
類型 |
型號 |
螺旋轉速 |
水槽長度 |
返砂量 |
溢流量 |
電機功率 |
提升電機功率 |
重量 |
|
高堰式單螺旋 |
FLG-500 |
10.5 |
4500 |
145~260 |
32 |
1.1 |
手動 |
1600 |
|
FLG-750 |
7.8 |
5500 |
256~654 |
65 |
3 |
2716 |
||
|
FLG-1000 |
6.6 |
6500 |
473~1026 |
85 |
5.5 |
4000 |
||
|
FLG-1200 |
6 |
6500 |
1145~1600 |
155 |
5.5 |
1.5 |
7943 |
|
|
FLG-1500 |
2.5,4.4 |
8265 |
1140~2740 |
235 |
7.5 |
2.2 |
11680 |
|
|
FLG-2000 |
3.6,5.5 |
8400 |
3890~5940 |
400 |
11/15 |
3 |
20450 |
|
|
FLG-2400 |
3.6 |
9130 |
6800 |
580 |
22 |
3 |
24194 |
|
|
FLG-3000 |
3.2 |
12500 |
11625 |
890 |
30 |
4 |
37000 |
|
|
高堰式雙螺旋 |
2FLG-1200 |
6 |
6500 |
2340~3200 |
310 |
5.5×2 |
1.5×2 |
15840 |
|
2FLG-1500 |
2.5,4.6 |
8250 |
2280~5480 |
470 |
7.5×2 |
2.2×2 |
22100 |
|
|
2FLG-2000 |
3.6,5.5 |
8400 |
7780~11880 |
800 |
15×2 |
3.0×2 |
34621 |
|
|
2FLG-2400 |
3.67 |
9130 |
13600 |
1160 |
18.5×2 |
3.0×2 |
42460 |
|
|
2FLG-3000 |
3.2 |
12500 |
23300 |
1785 |
22×2 |
4.0×2 |
73030 |
|
|
沉沒式單螺旋 |
FLC-1000 |
5 |
8400 |
473~1026 |
75 |
5.5 |
手動 |
5225 |
|
FLC-1200 |
5,6,7 |
8400 |
1150~1640 |
120 |
7.5 |
2.2 |
9583 |
|
|
FLC-1500 |
2.5,4.6 |
10500 |
1830~2740 |
185 |
7.5 |
2.2 |
14226 |
|
|
FLC-2000 |
3.6,5.5 |
12900 |
3240~5940 |
320 |
11/15 |
3 |
27753 |
|
|
FLC-2400 |
3.6 |
14130 |
6800 |
455 |
18.5 |
4 |
32467 |
|
|
FLC-3000 |
3.2 |
14300 |
11650 |
705 |
30 |
4 |
43500 |
|
|
沉沒式雙螺旋 |
2FLC -1200 |
6 |
8400 |
2340~3260 |
240 |
7.5×2 |
1.5×2 |
19610 |
|
2FLC-1500 |
2.5,4.6 |
10500 |
2280~5480 |
370 |
7.5×2 |
2.2×2 |
27450 |
|
|
2FLC-2000 |
3.6,5.5 |
12900 |
7780~11880 |
640 |
15×2 |
3.0×2 |
50000 |
|
|
2FLC-2400 |
3.6 |
14130 |
13700 |
910 |
18.5×2 |
4.0×2 |
65283 |
|
|
2FLC-3000 |
3.2 |
14300 |
23300 |
1410 |
22×2 |
4.0×2 |
84900 |
我們要求服務人員時刻關注客戶，及時解決設備問題，確保顧客的利益比一切都重要。
